103 MVL/SP COURTE (MONTAGE SOUPLE) (ref: 516867)

Réalisé en impression 3D par frittage de poudre. Ce procédé permet d’offrir une forme optimum des conduits d’admission.

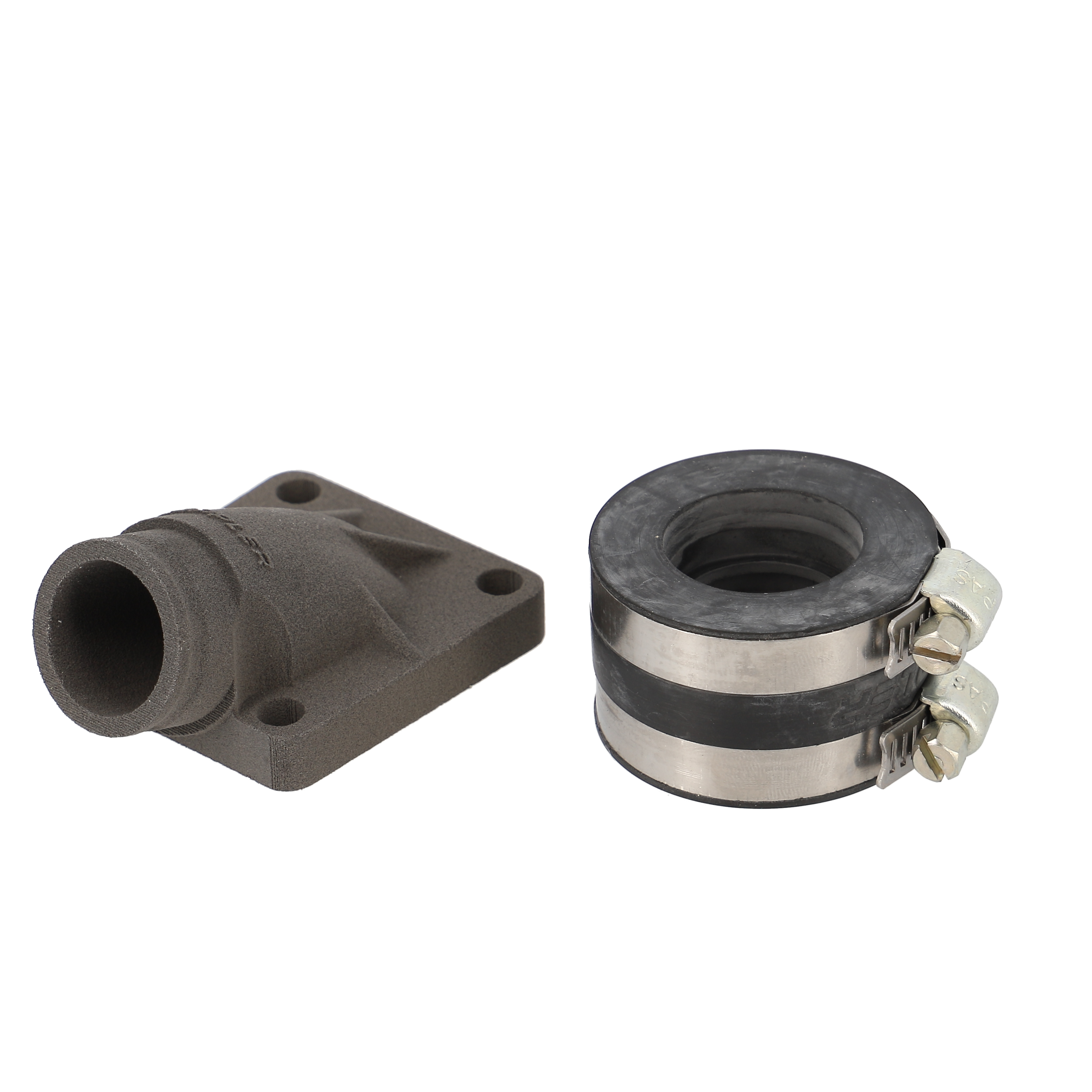

Inventaire des différentes pièces :
- 1 pipe
- 4 vis (nombre identique au point de fixation)
- 4 rondelles (nombre identique au point de fixation)
-1 manchon

ATTENTION : le matériau utilisé est sensible au serrage, il est impératif de ne pas dépasser le couple de serrage (4Nm), et de ne pas oublier d’utiliser les rondelles fournies. Dans le cas d’une étanchéité incomplète, privilégier l’utilisation de la patte à joint, plutôt que le serrage excessif des vis qui entrainerait une déformation de la semelle.

Montage :
1) Enduire la surface de contacte du plan de joint de patte à joint type CAF
2) Placer les rondelles et vis fournies, puis visser jusqu’à contact.
3) Serrer les vis à 4Nm

Information technique
Documentation
Livré avec''
manchon et collier
Prix public indicatif : 29.95€
